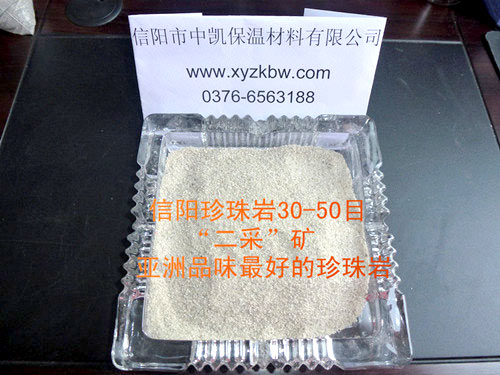

珍珠砂30-50目
礦砂
1.產(chǎn)品說明 該產(chǎn)品是珍珠巖礦石經(jīng)破碎,篩分而成的原礦產(chǎn)品,我公司可以根據(jù)客戶的需要生產(chǎn)成各種規(guī)格的珍珠砂產(chǎn)品。
2.生產(chǎn)流程 原礦(破碎、烘干)→粗碎21mm～40mm(磨碎)→中碎5mm(磨碎、篩分)→細(xì)碎20目～50目(篩分)→尾礦>50目→裝袋(分級(jí))
3.應(yīng)用領(lǐng)域 （1）8~12目,12 ~18目,18~20目珍珠砂經(jīng)膨脹后可做保溫,隔熱材料用在建筑領(lǐng)域；（2）20~50,30~50目珍珠砂經(jīng)膨脹后可作為鑄鋼用覆蓋劑及打渣劑或玻化微珠等保溫材料；（3）50~70目珍珠砂經(jīng)膨脹后可作為啤酒,醫(yī)藥用過濾劑及制氧機(jī)低溫儲(chǔ)槽保溫用。
4.組成成分(含量%)
| 組成成分（含量%） | SiO2 72.93 | TiO2 0.09 | Al2O3 12.31 | |
| Fe2O3 0.54 | MnO 0.06 | MgO 0.14 | ||
| K2O 4.67 | Na2O 3.29 | P2O5 0.04 | ||
| CaO 1.00 | 燒失量 4.94 | |||
| 各成分作用 | SiO2/Al2O3 | 是導(dǎo)致珍珠巖遇高溫快速軟化和在高溫下保持一定粘度的主要化學(xué)成分 | ||
| Na2O/K2O | 該比值的增加可導(dǎo)致高溫下珍珠巖粘度的降低,致使珍珠巖軟化點(diǎn)下降 | |||
| Fe2O3+FeO | 其含量的增加會(huì)導(dǎo)致珍珠巖膨脹倍數(shù)的降低 | |||
5.技術(shù)指標(biāo)
| 指 標(biāo) 名 稱 | 單 位 | 指 標(biāo) 值 | |
| 化學(xué)組成 | SiO2 | % | ≥68 |
| FeO | ≤1 | ||
| H2O(燒失量) | 2-9 | ||
| 玻璃質(zhì)含量 | SiO2/Al2O3等 | % | ≥90 |
| 雜質(zhì)含量 | 夾石,斑晶等 | % | ≤10 |
| 膨脹倍數(shù)(實(shí)驗(yàn)室) | 一 級(jí) | 倍 | ≥15 |
| 二 級(jí) | 10-15 | ||
| 三 級(jí) | 7-10 | ||
| 松散密度 | 自然狀態(tài)下容重 | kg/m3 | 1100~1300（真實(shí)密度為2.2-2.4g/cm3） |
| 粒 度 | 20~60目 | % | 上限篩不允許超過2 % 下限篩不允許超過2 % |
| 60~80目 | |||
6、珍珠巖品質(zhì)分類
| 級(jí)別 | I級(jí)品 | II級(jí)品 | III級(jí)品 |
| 膨脹倍數(shù)K0 | >15 | 10-15 | 7-10 |
| 物理性質(zhì) | 無色透明 | 色淺，半透明 | 色深、光澤灰暗 |
| Fe2O3+FeO(全鐵%) | <1 | 1-2 | >2 |
| 折光率 | <1.5 | >1.5 | >1.5 |
| Na2O/K2O | >1 | 1-0.5 | <0.5 |
| 雜質(zhì)（斑晶、夾石）含量% | <3 | 3-5 | 5-8 |
